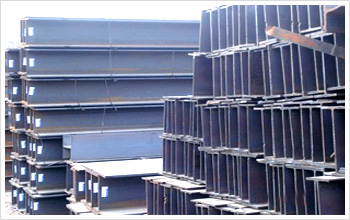

	H型钢

热轧H型钢根据不同用途合理分配截面尺寸的高宽比，具有优良的力学性能和优越的使用性能。

★结构强度高。同工字钢相比，截面模数大，在承载条件相同时，可节约金属10-15%。

★设计风格灵活、丰富。在梁高相同的情况下，钢结构的开间可比混凝土结构的开间大50% ，从而使建筑布置更加灵活。

★结构自重轻。与混凝土结构自重相比轻,结构自重的降低，减少了结构设计内力，可使建筑结构基础处理要求低，施工简便，造价降低。

★以热轧H 型钢为主的钢结构，其结构科学合理，塑性和柔韧性好，结构稳定性高，适用于承受振动和冲击载荷大的建筑结构，抗自然灾害能力强，特别适用于一些多地震发生带的建筑结构。据统计，在世界上发生7 级以上毁灭性大地震灾害中，以H 型钢为主的钢结构建筑受害程度最小。

★增加结构有效使用面积。与混凝土结构相比，钢结构柱截面面积小，从而可增加建筑有效使用面积，视建筑不同形式，能增加有效使用面积4-6%。

★与焊接H 型钢相比，能明显地省工省料，减少原材料、能源和人工的消耗，残余应力低，外观和表面质量好。

★便于机械加工、结构连接和安装，还易于拆除和再用。

★采用H 型钢可以有效保护环境，具体表现在三个方面：一是和混凝土相比，可采用干式施工，产生的噪音小，粉尘少；二是由于自重减轻，基础施工取土量少，对土地资源破坏小，此外大量减少混凝土用量，减少开山挖石量，有利于生态环境的保护；三是建筑结构使用寿命到期后，结构拆除后，产生的固体垃圾量小，废钢资源回收价值高。

★以热轧H 型钢为主的钢结构工业化制作程度高，便于机械制造，集约化生产，精度高，安装方便，质量易于保证，可以建成真正的房屋制作工厂、桥梁制作工厂、工业厂房制作工厂等。发展钢结构，创造和带动了数以百计的新兴产业发展。

★工程施工速度快，占地面积小，且适合于全天候施工，受气候条件影响小。用热轧H 型钢制作的钢结构的施工速度约为混凝土结构施工速度的2-3倍，资金周转率成倍提高，降低财务费用，从而节省投资。以我国“第一高楼”上海浦东的“金贸大厦”为例，主体高达近400 m 的结构主体仅用不到半年时间就完成了结构封顶，而钢混结构则需要两年工期。

H 型钢产品目录一

类别	型号	截面尺寸(mm)				截面面积cm²	理论重量kg/m	截面特性参数
	型号	截面尺寸(mm)						惯性矩(cm⁴)		惯性半径(cm)		截面模数(cm³)
	（高度×宽度）	H×B	t¹	t²	r			惯性矩(cm⁴)		惯性半径(cm)		截面模数(cm³)
	（高度×宽度）	H×B	t¹	t²	r			Ix	Iy	ix	iy	Wx	Wy
HW 宽翼缘 H 型钢	100×100	100×100	6	8	10	21.90	17.2	383	134	4.18	2.47	76.5	26.7
	125×125	125×125	6.5	9	10	30.31	23.8	847	294	5.29	3.11	136	47.0
	175×175	150×150	7	10	13	40.55	31.9	1660	564	6.39	3.73	221	75.1
	175×175	175×175	7.5	11	13	51.43	40.3	2900	984	7.50	4.37	331	112
	200×200	200×200	8	12	16	64.28	50.5	4770	1600	8.61	4.99	477	160
	200×200	200×204	12	12	16	72.28	56.7	5030	1700	8.35	4.85	503	167
	250×250	250×250	9	14	16	92.18	72.4	10800	3650	10.8	6.29	867	292
	250×250	250×255	14	14	16	104.7	82.2	11500	3880	10.5	6.09	919	304
	300×300	294×302	12	12	20	108.3	85.0	17000	5520	12.5	7.14	1160	365
		300×300	10	15	20	120.4	94.5	20500	6760	13.1	7.49	1370	450
		300×305	15	15	20	135.4	106	21600	7100	12.6	7.24	1440	466
	350×350	344×348	10	16	20	146.0	115	33300	11200	15.1	8.78	1940	646
	350×350	350×350	12	19	20	173.9	137	40300	13600	15.2	8.84	2300	776
	400×400	388×402	15	15	24	179.2	141	49200	16300	16.6	9.52	2540	809
		394×398	11	18	24	187.6	147	56400	18900	17.3	10.0	2860	951
		400×400	13	21	24	219.5	172	66900	22400	17.5	10.1	3340	1120
		414×405	18	28	24	296.2	233	93000	31000	17.7	10.2	4490	1530
		400×408	21	21	24	251.5	197	71100	23800	16.8	9.73	3560	1170
		428×407	20	35	24	361.4	284	119000	39400	18.2	10.4	5580	1930
HM 中翼缘 H 型钢	150×100	148×100	6	9	13	27.25	21.4	1040	151	6.17	2.35	140	30.2
	200×150	194×150	6	9	16	39.76	31.2	2740	508	8.30	3.57	283	67.7
	250×175	244×175	7	11	16	56.24	44.1	6120	985	10.4	4.18	502	113
	300×200	294×200	8	12	20	73.03	57.3	11400	1600	12.5	4.69	779	160
	350×250	340×250	9	14	20	101.5	79.7	21700	3650	14.6	6.00	1280	292
	400×300	390×300	10	16	24	136.7	107	38900	7210	16.9	7.26	2000	481
	450×300	440×300	11	18	24	157.4	124	56100	8110	18.9	7.18	2550	541
	500×300	482×300	11	15	28	146.4	115	60800	6770	20.4	6.80	2520	451
	500×300	488×300	11	18	28	164.4	129	71400	8120	20.8	7.03	2930	541
	600×300	582×300	12	17	28	174.5	137	103000	7670	24.3	6.63	3530	511
		588×300	12	20	28	192.5	151	118000	9020	24.8	6.85	4020	601
		594×302	14	23	28	222.4	175	137000	10600	24.9	6.90	4620	701

H 型钢产品目录二

类别	型号	截面尺寸，mm				截面面积cm²	理论重量kg/m	截面特性参数
	型号	截面尺寸，mm						惯性矩(cm⁴)		惯性半径(cm)		截面模数(cm³)
	（高度×宽度）	H×B	t¹	t²	r			惯性矩(cm⁴)		惯性半径(cm)		截面模数(cm³)
	（高度×宽度）	H×B	t¹	t²	r			Ix	Iy	ix	iy	Wx	Wy
HN 窄翼缘 H 型钢	175×90	175×90	5	8	10	23.21	18.2	1220	97.6	7.26	2.05	140	21.7
	200×100	198×99	4.5	7	13	23.59	18.5	1610	114	8.27	2.20	163	23.0
	200×100	200×100	5.5	8	13	27.57	21.7	1880	134	8.25	2.21	188	26.8
	250×125	248×124	5	8	13	32.89	25.8	3560	255	10.4	2.78	287	41.1
	250×125	250×125	6	9	13	37.87	29.7	4080	294	10.4	2.79	326	47.0
	300×150	298×149	5.5	8	16	41.55	32.6	6460	443	12.4	3.26	433	59.4
	300×150	300×150	6.5	9	16	47.53	37.3	7350	508	12.4	3.27	490	67.7
	350×175	346×174	6	9	16	53.19	41.8	11200	792	14.5	3.86	649	91.0
	350×175	350×175	7	11	16	63.66	50.0	13700	985	14.7	3.93	782	113
	400×150	400×150	8	13	16	71.12	55.8	18800	734	16.3	3.21	942	97.9
	400×200	396×199	7	11	16	72.16	56.7	20000	1450	16.7	4.48	1010	145
	400×200	400×200	8	13	16	84.12	66.0	23700	1740	16.8	4.54	1190	174
	450×150	450×150	9	14	20	83.41	65.5	27100	793	18.0	3.08	1200	106
	450×200	446×199	8	12	20	84.95	66.7	290000	1580	18.5	4.31	1300	159
	450×200	450×200	9	14	20	97.41	76.5	33700	1870	18.6	4.38	1500	187
	500×200	496×199	9	14	20	101.3	79.5	41900	1840	20.3	4.27	1690	185
		500×200	10	16	20	114.2	89.6	47800	2140	20.5	4.33	1910	214
		506×201	11	19	20	131.3	103	56500	2580	20.8	4.43	2230	257
	600×200	596×199	10	15	24	121.2	95.1	69300	1980	23.9	4.04	2330	199
		600×200	11	17	24	135.2	106	78200	2280	24.1	4.11	2610	228
		606×201	12	20	24	153.3	120	91000	2720	24.4	4.21	3000	271
	700×300	692×300	13	20	28	211.5	166	172000	9020	28.6	6.53	4980	602
	700×300	700×300	13	24	28	235.5	185	201000	10800	29.3	6.78	5760	722
	800×300	729×300	14	22	28	243.4	191	254000	9930	32.3	6.39	6400	662
	800×300	800×300	14	26	28	267.4	210	292000	11700	33.0	6.62	7290	782

H 型钢产品目录三

类别	型号	截面尺寸，mm				截面面积cm2	理论重量kg/m	截面特性参数
	型号	截面尺寸，mm						惯性矩，cm4		惯性半径，cm		截面模数,cm3		表面面积m2/m
	（高度×宽度）	H×B	t1	t2	r			惯性矩，cm4		惯性半径，cm		截面模数,cm3
	（高度×宽度）	H×B	t1	t2	r			Ix	Iy	ix	iy	Wx	Wy
HP H 型钢桩	200×200	200×204	12	12	16	72.28	56.7	5030	1700	8.35	4.85	503	167	1.16
	250×250	244×252	11	11	16	82.05	64.4	8790	2940	10.4	5.98	720	233	1.45
	250×250	250×255	14	14	16	104.7	82.2	11500	3880	10.5	6.09	919	304	1.46
	300×300	294×302	12	12	20	108.3	85.0	17000	5520	12.5	7.13	1150	365	1.74
		300×300	10	15	20	120.4	94.5	20500	6760	13.1	7.49	1370	450	1.75
		300×305	15	15	20	135.4	106	21600	7110	12.6	7.24	1440	466	1.76
	350×350	338×351	13	13	20	135.3	106	28200	9380	14.4	8.33	1670	535	2.02
